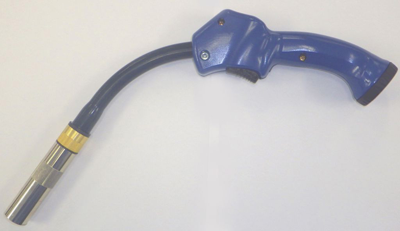

本事例は、溶接トーチハンドルのグリップ把持部を人間の握りこんだ掌形状のように滑らかなカーブ形状にすることにより、掌との接触面積を拡大させ、フィット感・安定感などの握り性の向上を実現させました。また、主観評価、統計解析を繰り返し実施することにより溶接作業者が、疲労感を感じる要因として、溶接姿勢時の肘の高さに関係があることを突き止めました。その課題を解決するために、ハンドル先端側に予め角度を持たせた形状を検討し、実際の溶接姿勢においてモーションキャプチャによる動作解析を行いました。その結果、肘の高さを低くさせたことで疲労性と操作性を格段に向上させることができました。一方で、通電ケーブルからの発熱がトーチハンドルに伝達することで、ハンドル表面温度は約80度まで上昇します。作業者は熱さを我慢しながらの過酷な作業を強いられ、夏場の溶接環境下では発汗による感電の危険性も潜んでいます。よって、作業者が把持するハンドル表面部への熱伝達を抑える内部構造を検討し、弊社現行製品に比べ約20度の温度上昇を低減させ、作業者の負担を改善させることができました。
